omron智能相加/视觉传感器-FQ2-S10010F/FQ2-S30010F-08-通信接口多样检测能力强、相机种类丰富、通信接口多样。 全部完成进化，演绎出小巧的***相机.将***图像传感器所拥有的功能凝聚而 成“无需控制器的图像传感器”。

可放大显示图像和文字！

免费提供“.NET控件中的自定义控件”，可方便地将FQ2的测量图像和测量结果显示到生产现场的HMI电脑上
可自由设计画面布局、图像和文字的放大、缩小。

利用模拟器进行离线检验，可进一步缩短启动准备时间和关机时间。

?即使机器不在身边，也可实现设定。
?无需亲赴现场，即可对海外工厂的品质改善进行检验和调整。

手掌大小的图像传感器

将必需元件高度集成

IP67等级的防水性

也可由于清洗装置

耐弯曲电缆

相机引出的电缆全部为耐弯曲电缆。 尽可放心地应用于活动部位。

Smart Click接插件

清脆的咔哒声有利于快速而又准确的接线。

检测、定位一并解决

通过将多个检测项目进行组合，外观检测、定位等各种用途***1个机型就能解决。

外观检测

可集中进行IC的各项外观检测。 检测前整个托盘的位置偏移可在图像上进行修正，因此，也能减少为了提高机 械定位精度而花费的设计工时。

零件的定位

由于能检测旋转角度和位置信息，因此也能进行定位。
在检测位置信息的同时，还可检测加工孔的数量和大小。

无需登录辞典即可顺利读取新式OCR

日期核对

即使因输送原因而导致印字歪斜、部分飞白，也可通过使用内置辞典的***读取方式，实现稳定读取。

字符核对与标签偏移检测

只需一台FQ2，即可将迄今为止分2道工序实施的字符
核对与检测作业合并在1道工序内完成。有助于降***、节省空间。

读取从纸标签到直接标记的15种代码

代码与字符的核对

通过组合OCR与读码器的检测项目，可在FQ2中实施代码读取与字 符核对。
无需使用外部设备进行编程。

读取直接标记代码

对每个零件标记代码进行信息管理的情形越来越多，但可能会由于素材而导致印字读取不稳定。
FQ2采用DPM***的***功能，可实现稳定读取

对应装置环境的各种系列

传感器

备有范围宽广的各种产品系列，可根据视野和设置距离选择***适合的传感器。

一体型

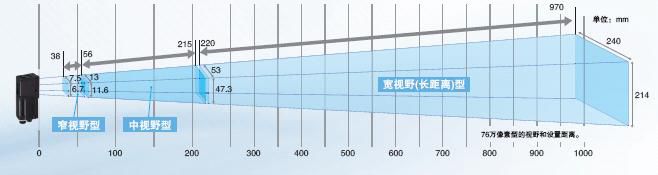

无缝的视野种类

即使对于一体型容易损失的视野种类，在7.5mm～240mm的宽广范围内也有多种产品系列。

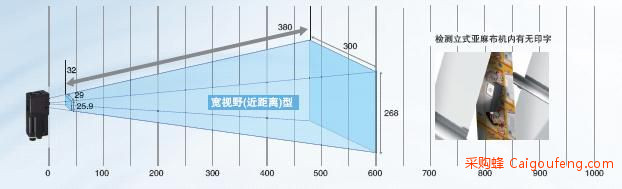

***适合狭窄场所的广角型

侧视型的广角相机，即使物距很近，也可进行大范围的摄像、检测。***适合安装在装置的狭窄空间。
从输送带旁边检测产品时，也可适 当设置传感器，而不会妨碍生产线的横向通路。

C-mount型

针对一体型不能完全应对的１m以上的长距离和1mm以下的窄视野用途，备有 C-mount型，可根据应用自由选择镜头。此外，在希望使用外部光源时，也提 供了不少便利。

光源的组合示例

背光光源

外形检测

低倾角光源

FQ2-S1系列　［单功能机型］
